英国Flow-Mon福禄门 带开关的流量指示器


您是第 4718 个来访者

关键词:英国Flow-Mon福禄门 带开关的流量指示器

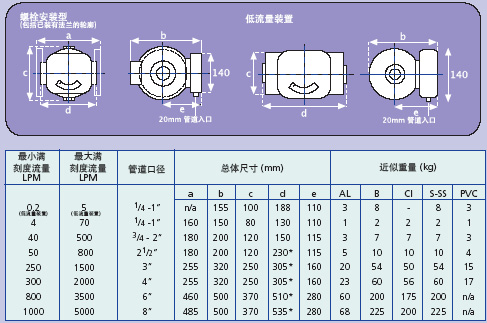

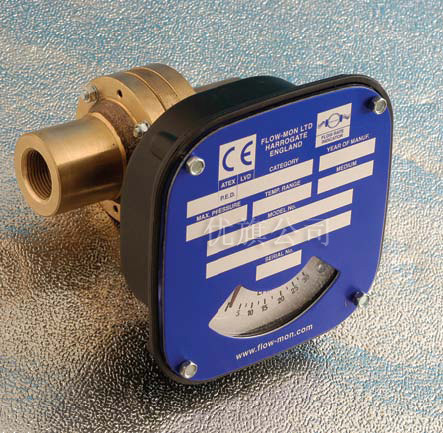

                                                    小型螺栓安装件                         中型螺栓安装件

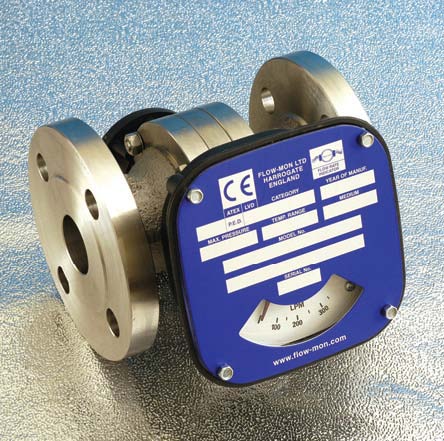

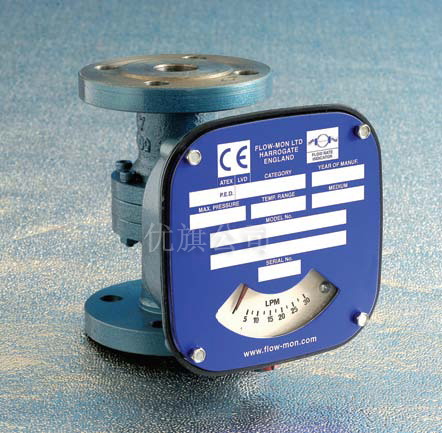

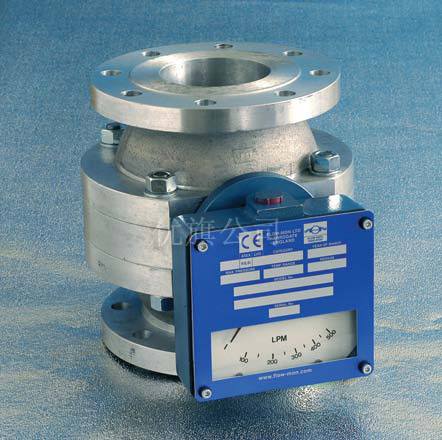

                                          小型法兰安装件                  中型法兰安装件              法兰安装件

  尽管这些装置被制造成范围广泛的各种尺寸和规格,但是它们都具有相同的基本功能。无论何时,刻度盘和机械指示器都会对流量进行连续监控,与此同时,您还可以对电气开关进行设定,当流量上升或降低到特定级别时使其发出信号。您可以对全系列的电气开关进行现场调节。如需计算量、流量趋势、合计、记录流量时,所有Flow-Mon 的装置都可以配备0-10V 或4-20mA 的输出。所有尺寸的装置都依照相同而简单的设计概念进行生产,其主要特点就是当流量达到最大时,确保叶片节流孔中的压降被限制在绝对最低限度以内(见“压降”表),同时还要确保最高可达600cS 的粘度。流量指示器的尺寸取决于管道口径和/或最大的流量能力,我们对每个流量开关都进行了单独校准使其在任意的特定应用中都能达到全刻度的偏转,即:按照客户指定,最大的刻度读数要符合系统对流量的最大要求。单刻度或双刻度装置的任何流量单位均可根据客户的要求进行校准。

*通过结合法兰获得的数据

可变节流孔/摆动叶片原理

  流量开关体内装有一个在半球型空腔内作偏心旋转的弹簧阀片(叶片)。因此在叶片和半球型空腔之间形成了一个可变面积节流孔。这不仅提供了大的流量范围而且还使流量和叶片位移之间形成一种线性关系。叶片对指针及可调节凸轮进行间接操控,而凸轮在流量达到任何选定的流量设置时触发微型开关。我们可同时提供两个开关,以实现高流量和低流量(或“低-低”) 之间的切换。

特点:

全金属结构– 无易碎玻璃管或塑料管
加载弹簧的机械设计– 无需安装直管且不受安装方向的影响
有限的内部组件的运动– 最小磨耗及停工时间
模块化设计– 降低维护费用、停工时间及生产损失
直接指示和现场可调式开关– 对重要的流量进行监控并提供警报
1% 精度的可重复开关设定点– 确保所有操作循环的准确及可靠
符合IP65(Nema 4) 标准的全天候密封盒
流通量设计- 最小的压力损失
根据客户规范单独校准– 确保准确性
可在运行情况下进行调整
可以用不同单位表示的刻度(例如:升/分钟)
可选用大量不同的主体材料
尺寸范围从8mm (1/4”) 到200mm (8")
可在任何位置安装
可方便调整密封盒的方向
高开关额定功率– 10 到15 Amp
可选用经ATEX 认证的防爆型号
可通过超过最大指示流量两倍的流量
可作为止回阀使用

应用场合

水(清洁水或污水) 石油基油类溶剂
去矿化水合成油类油漆
去离子水冷却剂腐蚀性液体空气和气体

低流量/活塞型工作原理

  当活塞就位时,一根穿过活塞表面节流孔的固定锥形针轴将把端口到端口的连接完全密封。当流体开始流动时,活塞就向着压强为4 psi 的差分弹簧发生位移并朝针轴的锥形区域移动,从而让流体通过节流孔。仅需对针轴的锥形配置进行改变即可满足任何特定的粘度及最高流量要求,因此该流量计的全偏转可被用于所有用途。

优点

适用于液体或气体应用。
配备4-20mA 及0-10v 的输出
可测量低至200cc/分钟(在1cS) 的流量。
在冷启动时不能进行切换
可测量低至50cc/分钟(在20cS 或更高) 的流量
适用于20 、50 及200 巴的最大压力
最大流量5 升/分。
线路内设计, 1/4"到1" BSP 或NPT 内螺纹进口和出口
电气开关,和/或经校准的指示读数
在任何方向上都能安装

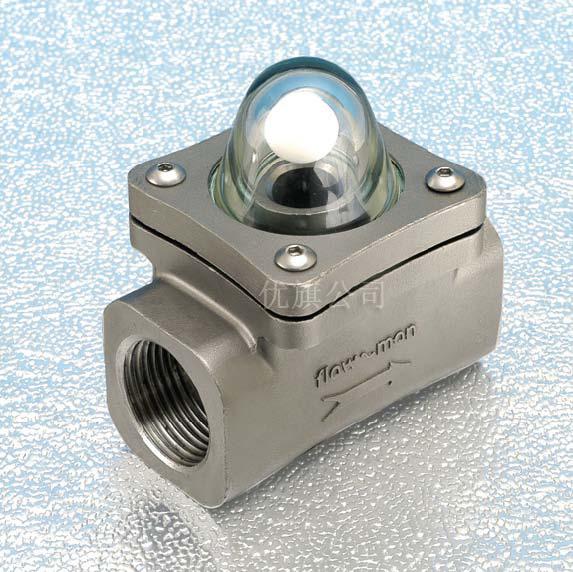

可视流量指示器

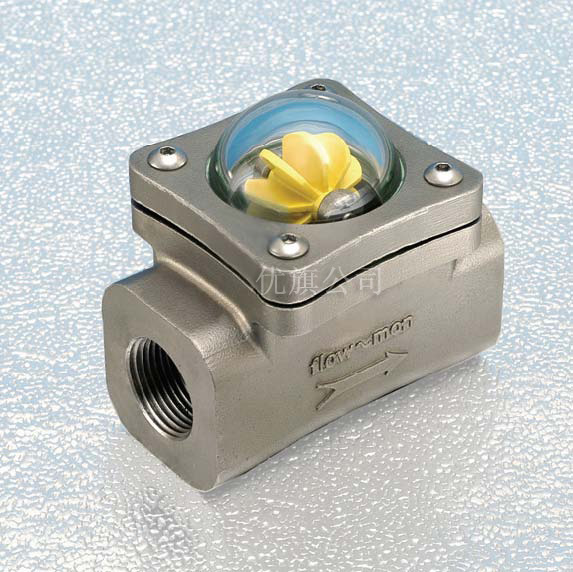

  Flow-Mon 的“浮球”和“转子”:最新型的低成本“入门级”流量指示器。这些坚固耐用的指示器的工作性能要远高于其它可视流量指示器。当无需使用经过校准的流量指示器时,这些指示器能够满足大多数管道口径在8mm 到40mm 之间的应用。使用质量最高的材质制造的这些线路内指示器不仅能够满足大量化学用途的需要,而且也适用于水、油类及气体的应用。一旦流体开始流动, Flow-Mon 的可视流量指示器即开始工作,其最低触发流量可达0.1LPM。其最大和最小流量之间非同寻常的比率是通过仔细规定容差的生产过程才实现的。当操作人员希望通过目视来确认其管道中润滑油及冷却剂的流动时,这些简单可靠的指示器就能为工厂防护提供经济有效的解决方案。在发电站的管道系统中安装了这种便宜的装置就能节约由于停机、更换轴承或水泵叶轮而导致的数千英镑的费用。除此以外,还能避免因工厂故障而引发的安全问题,所有这一些都使用户能充分体会其真正的优点。

特点

适用于水、气体或其它干净液体
由其结构材料决定的绝杰出化学兼容性
可在广泛的流量范围内操作
具有竞争力的定价
现货供应
无需日常维护
无可比拟的流量和压降性能
由不锈钢或黄铜制造

应用场合

  该流量指示器主要被用于工厂内的防护用途以显示泵、压缩机或发动机的润滑油或冷却油的流动。其应用包括:
对过热、轴承或密封损坏的早期报警
检测处理过程中液体的颜色及状态变化
保护轴承、压缩机和柴油机
确保维持专门焊接设备中冷却水的流动
气流指示
水处理设备中化学药品投放剂量的指示
显示蒸汽回收管道中出现的冷凝液
保持电子元件生产中至关重要的去矿化水清洗步骤

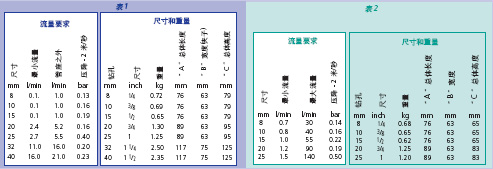

技术参数


材料

主体–不锈钢(ANC4B) 或– 黄铜(LG2)
夹环–不锈钢或黄铜
转子–PPS 塑料,“淡黄色”
浮球– PTFE “特氟隆”
玻璃罩–退火硼硅酸盐
“O”型环–维通橡胶(标准配置), PTFE (可选)
垫圈–Klingersil (C-4400)
紧固件–不锈钢

压力

16巴(最高工作压力)

温度

200 ℃(最高工作温度)

连接

BSP(F) 平行及NPT(F) 斜角

流向

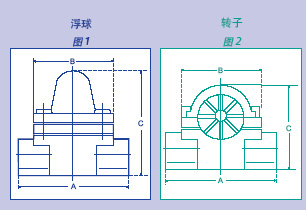

浮球:水平安装单向

转子

水平/垂直安装–双向


我们将努力满足客户任何特殊的连接及材料要求。
